آیسبانک Ice Bank سیستم ذخیرهسازی حرارتی بر پایه یخ
(یک ابزار کلیدی برای کاهش مصرف انرژی و بهینهسازی هزینههای برق)
مقدمه
در سالهای اخیر، استفاده از سیستمهای ذخیرهسازی حرارتی (TES) بهعنوان راهحلهای مؤثر برای کاهش بار بالای برق (peak‑demand) و بهینهسازی مصرف انرژی در ساختمانها، مراکز داده و صنایع بهدقت مورد بررسی قرار گرفته است. یکی از محبوبترین انواع TES، سیستم آیسبانک است؛ سیستمی که در ساعات کممصرف برق، آب را میسوزاند (یخ میکند) و انرژی ذخیرهشده را در ساعات اوج مصرف برای تأمین سرمایش استفاده میکند.
کل نکته: آیسبانک انرژی خود را دومار (یا حتی الکتریکی) ذخیره نمیکند؛ بلکه نقل و انتقال انرژی حرارتی را انجام میدهد. این امکان را میدهد تا در ساعات اوج قیمت برق، مصرف کمتری داشته باشید و هزینههای برق را بهطور قابلملاحظهای کاهش دهید.
2. تعریف آیسبانک
- آیسبانک: مجموعهای از لولهها، مخزنها و سیستمهای هوای تبادلگر (air‑to‑water heat exchanger) که بهصورت مستمر آب را در ساعات کممصرف برق (معمولاً شبها) به یخ تبدیل میکند و سپس در ساعات اوج مصرف، یخ را بهعنوان منبع سرمایشی در سیستم تهویهخانه (AHU) یا سیستمهای تهویه مرکزی استفاده میکند.
- این سیستم در اصل یک ذخیرهسازی حرارتی بر پایه فاز تغییر (phase change) است؛ چرا که انرژی ذخیرهشده در طی تغییر فاز (آب → یخ) ذخیره میشود.
| ویژگی | توضیح |
|---|---|
| انواع ذخیرهسازی | 1. ذخیره در لولههای نیشبک (pools) 2. بلوکهای یخ (ice blocks) 3. ذخیره در سیستمهای تبادلگر هوای مایع (water‑to‑air) |
| زمان ذخیره | 12–18 ساعت (یا طولانیتر بر اساس ظرفیت) |
| قدرت ذخیره | از چند کادان بهصورت بزرگ (10–30 MW) تا چند صد کادان در ساختمانهای کوچک |
| مقدار انرژی ذخیرهشده | حدود 5–7 kWh/kg (با توجه به انرژی پخت یخ) |
3. عملکرد آیسبانک
- فاز ذخیره (Night‑time):
- در ساعات کممصرف، یک chiller (بهصورت سنتی یا بر اساس هوای خنکسازی) آب را تا دمای –7 °C میسوزاند (یا بهموجب سرمازدگی).
- یخ تولید شده در لولههای ذخیرهسازی یا بلوکها، انرژی حرارتی را ذخیره میکند.
- فاز تأمین (Day‑time / Peak):
- در ساعات اوج، یخ از مخزنها به سیستم تهویهخانه (آرایههای تبادلگر هوای مایع) منتقل میشود.
- حرارت جذبشده از یخ، بهجای استفاده مستقیم از chiller، از هوای داخل ساختمان یا آب تهویهخانه خنک میشود.
- در نهایت، یخ در لولههای ذخیرهسازی ذوب میشود و آب خنک باقیمانده در سیستم ذخیره میماند تا بار بعدی را پوشش دهد.
حلقهٔ انرژی: انرژی مصرفی در ساعات اوج (کاهش بار) به جای مصرف برق مستقیم، از انرژی ذخیرهشده توسط یخ مصرف میشود؛ بهمعنای این که مصرف الکتریکی کل (kWh) کاهش مییابد، در حالی که میزان سرفرازی برقی (kW) هم بهطور قابلملاحظهای کم میشود.
4. مزایا و معایب
| مزایا | معایب |
|---|---|
| کاهش بار اوج (Peak‑load) – تا 10–30 % از بار سرمایشی (برای ساختمانهای متوسط) | نیاز به فضای فیزیکی برای لولهها/بلوکتان (معمولاً 200–500 متر مربع) |
| کاهش هزینههای برق – قیمتگذاری بر پایه مصرف و نرخهای اوج (Demand Charge) | هزینه نصب اولیه (بین 5–20 M$ برای سیستمهای بزرگ) |
| طول عمر تجهیزات HVAC – کاهش فشار و فشار حرارتی بر سیستمهای تهویهخانه | نیاز به آب (≈ 200–300 L برای هر متر مکعب یخ) |
| استفاده از انرژی تجدیدپذیر – میتوان chiller را با PV یا GHG در شب روشن کرد | نیاز به نگهداری (تبدیل یخ به آب، تمیزکردن لولهها) |
| کاهش انتشار CO₂ – کاهش مصرف برق از منابع فسیلی | پیچیدگی کنترل و اتوماسیون لازم برای هماهنگی با سیستمهای HVAC |
| امکان استفاده از فضاهای اضافی – تخلیه یخ در لولههای زیرزمینی، ساختمانهای با ارتفاع بالا | ممکن است برای ساختمانهای کوچک یا سطوح بار پایین مناسب نباشد |
5. طراحی و پیادهسازی
5.1. محاسبه ظرفیت ذخیره
- تحلیل بار سرمایشی (Cooling Load Profile)
- شناسایی ساعات اوج مصرف (ساعات 11 صبح تا 4 عصر).
- تعیین میزان سرمایش مورد نیاز (kW).

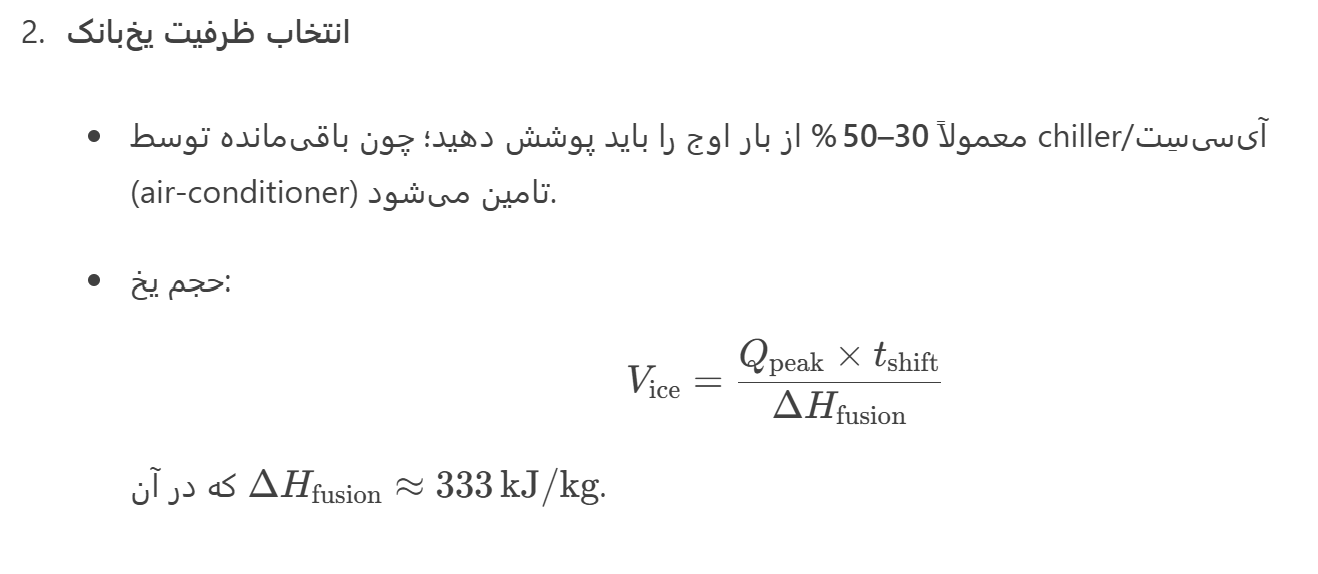

- انتخاب ظرفیت یخبانک
- معمولاً 30–50 % از بار اوج را باید پوشش دهید؛ چون باقیمانده توسط chiller/آیسیسِت (air‑conditioner) تامین میشود.
بانک یخ یا آیس بانک
- معمولاً 30–50 % از بار اوج را باید پوشش دهید؛ چون باقیمانده توسط chiller/آیسیسِت (air‑conditioner) تامین میشود.
- انتخاب نوع ذخیره
- پولهای یخ (Ice Pools): مناسب برای ساختمانهای بزرگ (شهرستان، بیمارستان).
- بلوک یخ (Ice Blocks): در فضاهای محدود، میتوان بلوکهای چوبی یا پلیپروپیلن را بهکار گرفت.
5.2. انتخاب Chiller
- Chiller نوع:
- Absorption Chiller (برای استفاده از گرمای خورشیدی یا گاز طبیعی)
- Electric Chiller (برای استفاده از برق شبانه).
- پاور چیلر: باید بیشتر از ظرفیت یخبانک باشد تا در ساعات اوج، بهصورت مشترک کار کند.
5.3. سیستم تبادلگر هوای مایع
- Heat Exchanger: در سیستم AHU یا VAV Box.
- تدابیر کنترل:
- زمانبندی دقیق (PLC/SCADA).
- کنترل دمای هوای خروجی برای جلوگیری از سردی بیش از حد.
5.4. فضای لازم
- مکان مخزن یخ: معمولاً 0.8–1.5 m عمق، 1–2 m عرض، 3–10 m طول بسته به ظرفیت.
- مکان لولههای تبادلگر: میتواند در بالای سیستم تهویه یا در زیرزمینی باشد.
5.5. هزینهها
| مورد | هزینه تقریبی (USD) | توضیح |
|---|---|---|
| طراحی و مهندسی | 10–15 % از کل پروژه | مهندسی، برنامهریزی، نرمافزار کنترل |
| لولهکشی و ذخیره | 20–30 % | پولهای یخ یا بلوکهای یخ، سیستم تهویهخانه |
| chiller | 30–40 % | هزینهی اصلی برای تولید یخ |
| نصب و تنظیمات | 10–15 % | کارگران، آموزش، تست سیستم |
| نگهداری سالیانه | 1–2 % | تعمیر، تمیز کردن لولهها و chiller |
5.6. بازگشت سرمایه (ROI)
- سودی در مصرف برق:
- فرض کنید نرخ برق اوج 15 ¢/kWh و نرخ متوسط 10 ¢/kWh است.
- با کاهش 30 % از بار اوج، هزینههای Demand Charge را میتوان بهطور قابلملاحظهای کاهش داد.
- دوره بازگشت سرمایه: معمولاً 3–7 سال برای ساختمانهای متوسط (400–600 kW)، 5–10 سال برای ساختمانهای بزرگ.
- NPV و IRR: با نرخ بهره 6–8 %، IRR معمولاً >15 %.
6. کاربردها و نمونههای عملی
| نوع ساختمان | مثال | کاهش مصرف/بار اوج |
|---|---|---|
| بیمارستان | بیمارستان «همراه» (تهران) | 15–20 % کاهش بار اوج |
| مراکز داده | مرکز دادهٔ گالکس (سینتریک) | 30–40 % کاهش مصرف برق |
نکته مهم: در مراکز داده، استفاده از آیسبانک برای cooling‑load shifting، بهنظیر تغییر زمان چرخهی سرمایش و استفاده از منابع خورشیدی، میتواند هزینهها را تا 30–40 % کاهش دهد.
7. نکات کلیدی در انتخاب و پیادهسازی
- تحلیل دقیق بار – بدون تحلیل دقیق، بیشسایز یا کمسایز شدن سیستم ممکن است منجر به هدررفت سرمایه شود.
- یکپارچگی با سیستم HVAC – باید با سیستمهای تهویهخانه (VAV, AHU) هماهنگ باشد تا دمای هوا و کیفیت هوای داخلی حفظ شود.
- کنترل هوشمند – استفاده از سیستمهای SCADA/PLC که بتوانند در زمان مناسب، چیلر را روشن/خاموش کنند و دما را کنترل کنند.
- برنامه نگهداری – یخ در لولهها ممکن است با زمان و فشار تغییر کند؛ بنابراین، برنامهای برای تمیزکردن و تعمیر لولهها ضروری است.
- امکان استفاده از انرژی تجدیدپذیر – در شب، چیلر میتواند با برق خورشیدی یا گاز طبیعی کار کند؛ این امر باعث میشود که کارآیی انرژی بهصورت قابلملاحظهای افزایش یابد.
- فشار محیطی و دمای هوا – در مناطقی با دمای بالا، نیاز به حجم بیشتری یخ دارد؛ در نتیجه، طراحی لولهکشی باید این موضوع را در نظر بگیرد.
8. نتیجهگیری
آیسبانک بهعنوان یک سیستم ذخیرهسازی حرارتی بر پایه یخ، یک ابزار قدرتمند برای کاهش مصرف انرژی و بار اوج در ساختمانهای بزرگ و مراکز داده است. این سیستم با استفاده از انرژی حرارتی ذخیرهشده در یخ، در ساعات اوج مصرف برق را کاهش میدهد، هزینههای برق را کم میکند و بهعلاوه به بهرهوری انرژی و کاهش انتشار گازهای گلخانهای کمک میکند.
اگر شما در حال بررسی یا طراحی یک پروژهی انرژی بازدهی بالا هستید، آیسبانک میتواند گزینهی مناسبی باشد؛ بهویژه در مناطق با نرخ برق اوج بالا یا در پروژههایی که امکان استفاده از انرژی تجدیدپذیر (مثلاً PV) در شب وجود دارد.
